¿Cómo aumentar el torque de un motor cepillado con DC de RPM bajo?

En el ámbito de la ingeniería eléctrica, los motores cepillados de baja RPM DC juegan un papel crucial en una amplia gama de aplicaciones, desde maquinaria industrial hasta electrónica de consumo. Estos motores están valorados por su simplicidad, costo - efectividad y facilidad de control. Sin embargo, a menudo hay situaciones en las que el par disponible de un motor cepillado de RPM DC debe incrementarse para satisfacer las demandas de una tarea en particular. Como proveedor deMotor cepillado de baja RPM DC, He acumulado un amplio conocimiento y experiencia en este campo. En esta publicación de blog, compartiré varios métodos efectivos para aumentar el torque de un motor cepillado con DC bajo RPM.

Comprender los conceptos básicos del par en los motores cepillados de DC

Antes de profundizar en los métodos para aumentar el torque, es esencial comprender cómo se genera el par en un motor cepillado de CC. El par de un motor DC es proporcional al producto de la resistencia al campo magnético, la corriente de la armadura y el número de giros en el devanado de la armadura. Matemáticamente, se puede expresar como (t = k \ cdot \ phi \ cdot i_a), donde (t) es el par, (k) es una constante relacionada con el diseño del motor, (\ phi) es la resistencia del campo magnético, y (i_a) es la corriente de la armadura.

Método 1: aumentar la corriente de la armadura

Una de las formas más directas de aumentar el torque de un motor cepillado con RPM DC bajo es aumentar la corriente de la armadura. Según la fórmula de par, el torque es directamente proporcional a la corriente de la armadura. Sin embargo, existen algunas limitaciones y consideraciones al implementar este método.

Ajustar el voltaje de la fuente de alimentación

La corriente de la armadura se puede aumentar al elevar el voltaje de la fuente de alimentación. De acuerdo con la ley de Ohm (i = \ frac {v - e_b} {r_a}), donde (v) es el voltaje de suministro, (e_b) es la parte posterior - emf (fuerza electromotriz) del motor, y (r_a) es la resistencia de la armadura. Al aumentar (v), la corriente de la armadura (I_A) aumentará, suponiendo que la resistencia de la EMF y la armadura de espalda permanezca relativamente constante a corto plazo.

Sin embargo, es importante tener en cuenta que aumentar demasiado el voltaje puede provocar sobrecalentamiento del motor, lo que puede dañar el aislamiento del devanado de la armadura y reducir la vida útil del motor. Por lo tanto, al aumentar el voltaje, es necesario asegurarse de que no se excedan la corriente nominal y la temperatura del motor.

Uso de una corriente - Circuito de impulso

Otra opción es utilizar un circuito de aumento de corriente. Por ejemplo, se puede emplear un convertidor de CC - DC para proporcionar una corriente más alta al motor. Estos circuitos pueden diseñarse para regular la corriente en función de los requisitos del motor, asegurando que el motor funcione dentro de su rango de corriente segura al tiempo que logra el aumento de torque deseado.

Método 2: fortalecer el campo magnético

Fortalecer el campo magnético en el motor también puede aumentar significativamente el par. Hay dos formas principales de lograr esto:

Usando imanes de alta resistencia

En un motor cepillado de CC, el campo magnético se genera típicamente mediante imanes permanentes o electromagnets. Reemplazar los imanes existentes con los imanes de tierra raros de alta resistencia, como los imanes de neodimio, puede aumentar la resistencia del campo magnético (\ Phi). Los imanes de neodimio tienen un producto de energía magnética mucho más alto en comparación con los imanes de ferrita tradicionales, lo que significa que pueden generar un campo magnético más fuerte en el mismo volumen.

Sin embargo, los imanes de alta resistencia suelen ser más caros, y puede haber algunos desafíos de diseño mecánico al reemplazar los imanes, como garantizar la alineación adecuada y el montaje seguro.

Aumento del número de giros en el devanado de campo (para motores con electromagnets)

Para los motores que usan electromagnets para generar el campo magnético, aumentar el número de giros en el devanado del campo también puede fortalecer el campo magnético. Según la ley de Ampere, la intensidad del campo magnético es proporcional al número de giros y la corriente que fluye a través del devanado. Al aumentar el número de giros, el campo magnético generado por el electroimán será más fuerte, lo que resultará en un aumento en el torque.

Método 3: optimizar el diseño mecánico del motor

El diseño mecánico del motor también puede tener un impacto significativo en la salida de su par. Aquí hay algunos aspectos a considerar:

Reduciendo la fricción y la resistencia

La fricción y la resistencia en el motor pueden reducir la salida de torque efectiva. Al usar cojinetes y lubricantes de alta calidad, las pérdidas por fricción en el motor se pueden minimizar. Además, garantizar que el eje del motor esté correctamente alineado y que no haya una interferencia mecánica excesiva también puede mejorar la eficiencia y la salida de torque del motor.

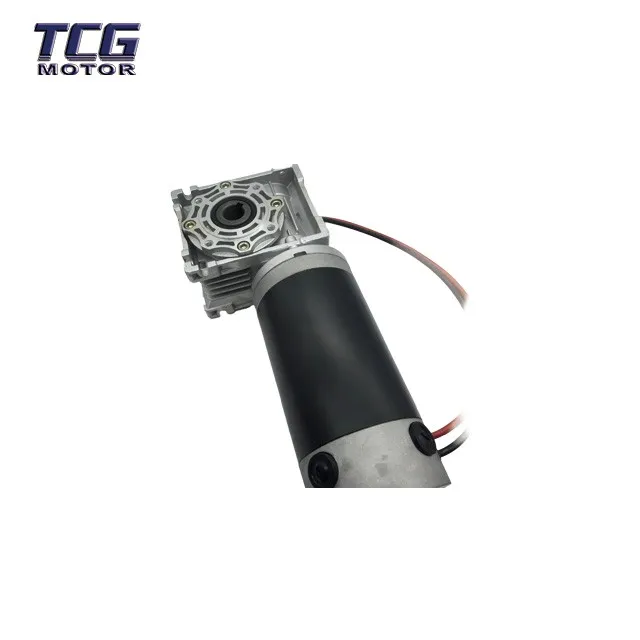

Usando una caja de cambios

Una caja de cambios es un dispositivo mecánico que puede cambiar la velocidad y el par de un motor. Al usar una caja de cambios con una relación de engranaje adecuada, el par de salida del motor cepillado de DC de RPM bajo puede aumentar significativamente. Una caja de cambios funciona reduciendo la velocidad de salida al tiempo que aumenta el par de acuerdo con el principio de conservación de la energía. Por ejemplo, una caja de cambios de reducción con una relación de engranaje de 10: 1 puede aumentar el par en un factor de 10, al tiempo que reduce la velocidad de salida a una décima parte de la velocidad original del motor.

Sin embargo, es importante seleccionar una caja de cambios que sea compatible con los requisitos de energía y velocidad del motor. Además, las cajas de cambios también introducen algunas pérdidas adicionales, como pérdidas de malla de engranajes y pérdidas de rodamiento, que deben considerarse al evaluar la eficiencia general del sistema.

Método 4: Mejorar la conmutación del motor

El proceso de conmutación en un motor cepillado de CC es crucial para su rendimiento. La conmutación es el proceso de cambiar la corriente en el devanado de la armadura para garantizar que el par se genere continuamente en la misma dirección.

Uso de pinceles y conmutadores de alta calidad

Los pinceles y los conmutadores son componentes clave en el proceso de conmutación. El uso de pinceles de alta calidad con buena conductividad eléctrica y baja tasa de desgaste puede mejorar la eficiencia de conmutación. Además, garantizar que la superficie del conmutador sea suave y limpia puede reducir la resistencia al contacto eléctrico y minimizar el chispas durante la conmutación, lo que puede mejorar la salida y confiabilidad del par del motor.

Optimización del ángulo de conmutación

El ángulo de conmutación también puede afectar la salida de torque del motor. Al ajustar el ángulo de conmutación, la interacción del campo magnético entre la armadura y el estator puede optimizarse, lo que resulta en una generación de torque más eficiente. Esto se puede lograr a través de técnicas avanzadas de control del motor, como el uso de un microcontrolador para controlar con precisión el momento de la conmutación.

Conclusión

Aumentar el par de un motor cepillado con DC bajo RPM es una tarea múltiple facetada que requiere una comprensión integral de los principios eléctricos y mecánicos del motor. Al aumentar la corriente de la armadura, fortalecer el campo magnético, optimizar el diseño mecánico y mejorar la conmutación, la salida de par del motor puede aumentarse de manera efectiva.

Como proveedor deMotor cepillado de baja RPM DC, también ofrecemos productos relacionados comoMotor sin escobillas DC con frenadoyMotor pequeño cepillado de DC. Si tiene alguna necesidad para aumentar el torque de su motor cepillado con bajo RPM DC o está interesado en comprar nuestros motores, no dude en contactarnos para obtener más discusiones y negociaciones de adquisiciones.

Referencias

1. Fitzgerald, AE, Kingsley, C. y Umans, SD (2003). Maquinaria eléctrica. McGraw - Hill.
2. Chapman, SJ (2012). Fundamentos de maquinaria eléctrica. McGraw - Hill.
3. Krause, PC, Wasynczuk, O., Sudhoff, SD y Pekarek, SD (2013). Análisis de maquinaria eléctrica y sistemas de accionamiento. Wiley.
